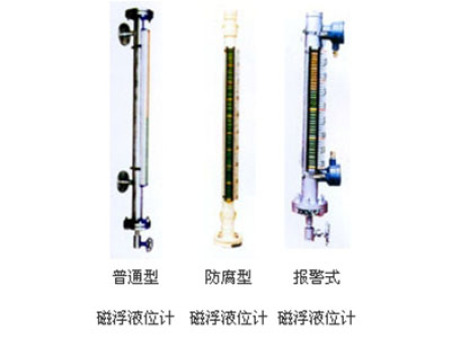

磁浮液位计的基本介绍

SCUHZ-25磁浮液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁浮子液位计又叫磁翻柱液位计或者磁翻板液位计，是一种能就地显现或带远传与控制的液位计。广泛用于石油、化工、轻工、电力、核工业以及食物、医疗等工业中，对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。它可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示明晰度差、易破裂等缺陷，且全过程丈量无盲区，显现明晰、丈量规模大。零部件材料选用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有可靠性和抗腐蚀性能。

SCUHZ-25磁浮液位计原理

磁浮子液位计依据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的yongjiu磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实践高度，从而实现液位明晰的指示。

（或者可以这样说）：依据浮力原理制作，磁翻板内浮子在主体内（与容器相通），跟着被测介质液位的升降而上下起浮，利用内浮子的磁性组件招引翻板内的指示器来直接醒目地指示出被测容器内的液位改变。

SCUHZ-25磁浮液位计技能参数

丈量规模：300~18000mm

精确度：±5mm ±10mm（高温型）

丈量原理：浮力原理、磁耦合传感技能

丈量介质：各种液体及腐蚀、易燃易爆液体介质

输出方法：现场显现、报警、变送器输出

工作压力：≤2.5MPa（普通型）

          ≤10.0MPa（高压型）

           ≤32.0MPa（超高压型）

           ≤2.5MPa（防腐型）

介质温度：-80℃~+450℃

介质密度：0.45~2g/cm3

介质粘度：≥0.15g/cm3（丈量界位）

防爆等级：Exd Ⅱ BT6.ExiacT6

防护等级：IP66

原料：各种商标不锈钢、PVC等

衔接方法：法兰DN20、DN25（松套），选用化工部1997年非常新颁发的HG20592~20635-97法兰规范。 如需选用其他规范（如GB、ANSI、DIN等规范）可依据需求设计

安装方法：侧装、顶装、底装

介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可依据要求选用加热夹套式液位计。

环境振荡：频率≤25HZ，振幅≤0.5mm
